Trennschalter

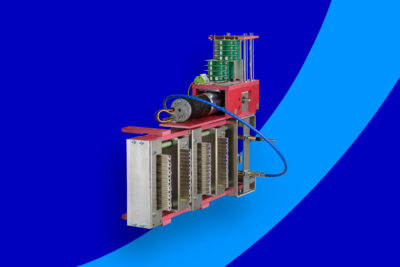

Die Elpro-Trennschalter der Baureihen EST, EKT, EDT, ETT und EUT bieten eine zuverlässige galvanische Trennung für Gleichspannungsschaltanlagen. Sie wurden speziell für hohe Stoßstromfestigkeit und Überlastfähigkeit entwickelt und erfüllen die Norm DIN EN 50123-3. Dank ihres kompakten Designs sind sie ideal für Anwendungen mit begrenztem Bauraum.

Datenblatt Trennschalter (PDF)

Funktion

Die Elpro-Trennschalter nutzen eine federbasierte Kontakttechnologie, bei der gefederte Kontaktfinger auf die Kontaktschiene drücken. Diese erzeugen eine reibende Bewegung, die eine Selbstreinigung der Kontakte bewirkt. Dies sorgt für eine verbesserte Stromtragfähigkeit und erhöhte Überlastfestigkeit.

Die verschiedenen Trennschaltertypen bieten maßgeschneiderte Lösungen für unterschiedliche Einsatzbereiche:

  • Schienentrennschalter (EST): Direkt ins Sammelschienensystem integriert – spart Platz und ermöglicht kompakte Bauformen.
  • Kleintrennschalter (EKT): Wird separat montiert und dient zusätzlich als Stützelement.
  • Doppeltrennschalter (EDT): Zweipolige Ausführung, ideal für Schaltwagenanwendungen.
  • Dreifachtrennschalter (ETT) & Umschalttrennschalter (EUT): Vielseitig einsetzbar für komplexe Schaltungsanforderungen.

Vorteile

  • Kompakte Bauweise: Reduziert das Einbauvolumen und spart Platz.
  • Hohe Überlastfähigkeit: Entwickelt für anspruchsvolle Anwendungen mit hohen Strömen.
  • Energieeffizienz: Geringe Antriebsleistung von nur ca. 18 W.
  • Einfache Wartung: Schneller Austausch von Hilfseinrichtungen und freier Zugang zu Hilfsschaltern.

Technische Spezifikationen

  • Normenkonformität: DIN EN 50123-3
  • Trennspannung: Für Gleichspannungsanwendungen ausgelegt
  • Kontakttechnologie: Federbasierte Kontaktfinger für Selbstreinigung und hohe Leitfähigkeit
  • Energieverbrauch: Ca. 18 W Antriebsleistung
